導入事例

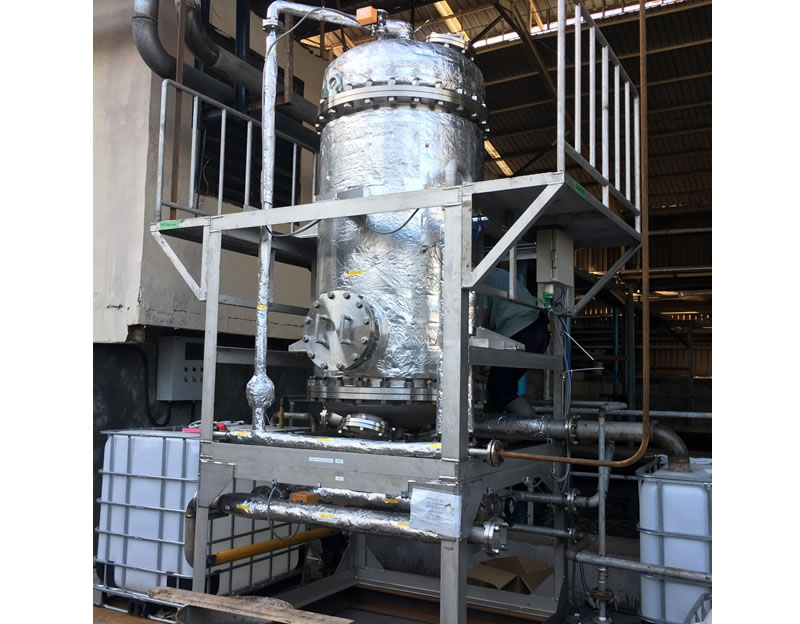

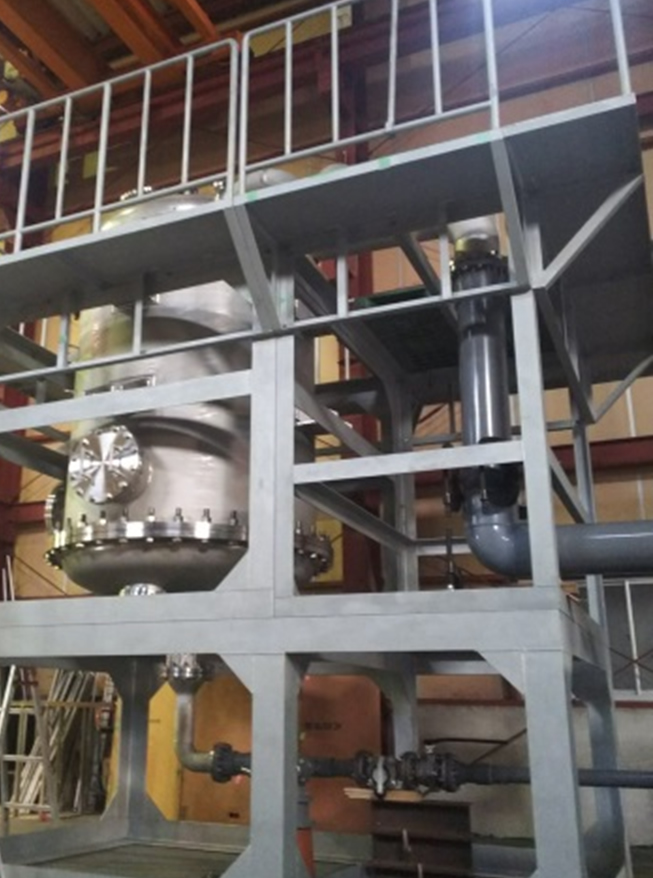

超大型排水処理設備

活性炭塔 活性炭量 設置面積
Φ1500 3m³ W 4,500mm　D 3,000mm　H4,300mm

大型排水処理設備

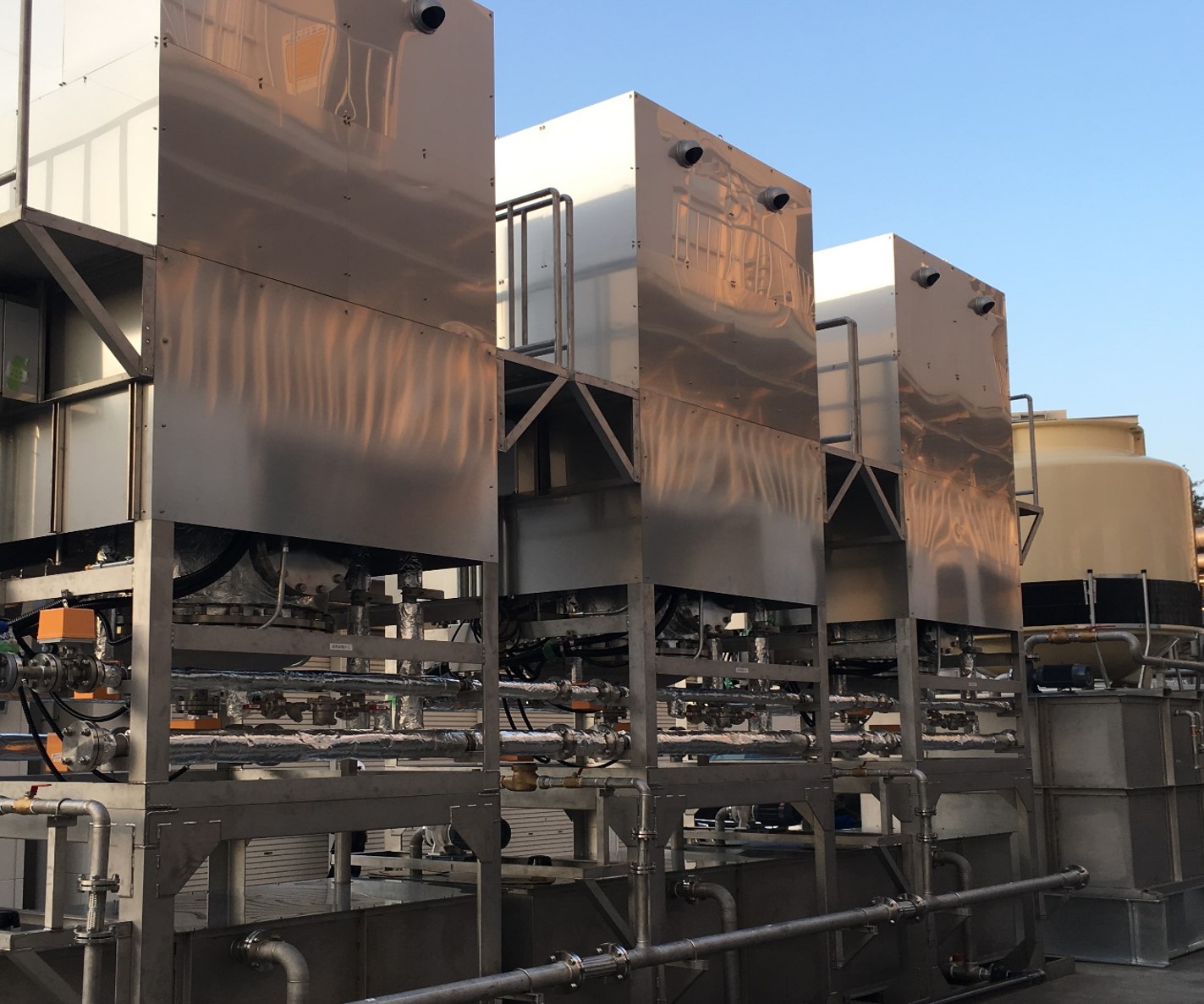

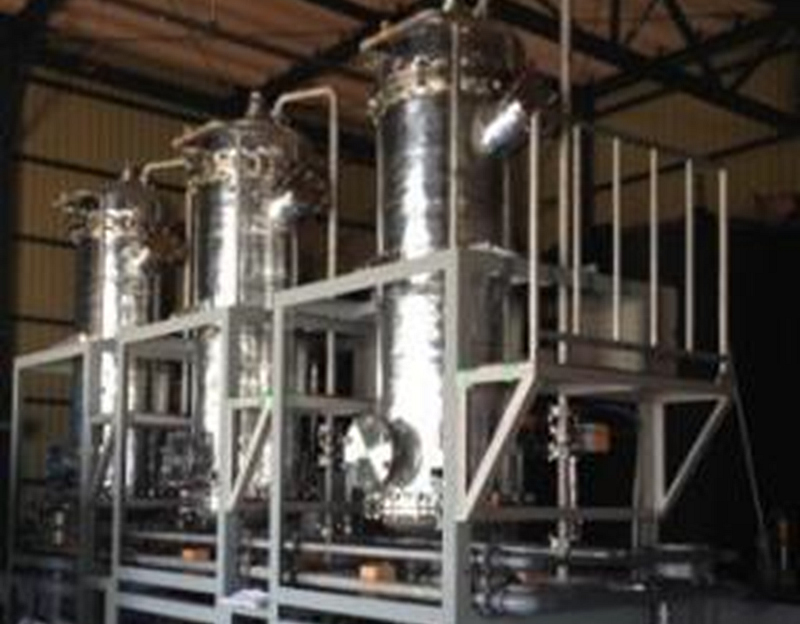

導入事例）化学工場排水処理設備（1）
排水量 活性炭塔 活性炭量 設置面積
1000m³/日 Φ900
5塔		 1塔 1.2m³
計 6m³		 W 9,200mm　D 1,800mm　H 5,100mm
W 6,500mm　D 1,800mm　H 5,100mm
分析項目 原水 処理水 排蒸気
難分解性物質 (mg/L) 3 N/D
(未検出)		 N/D
(未検出)

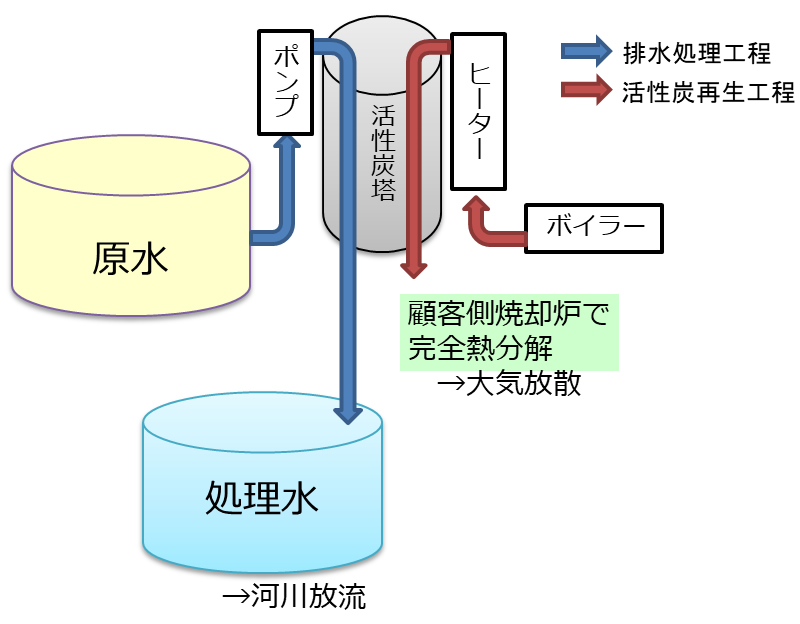

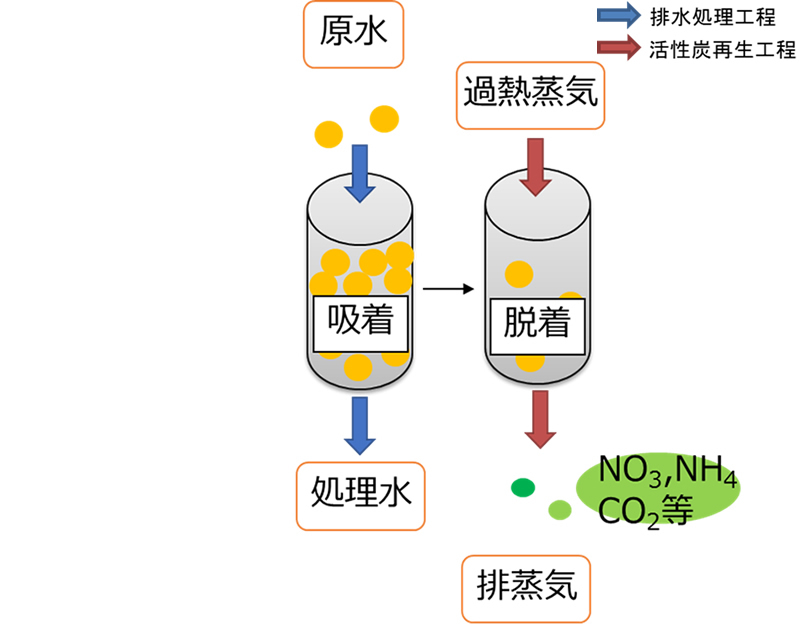

活性炭再生時の過熱蒸気により熱分解される。

導入事例）化学工場排水処理設備（2）
排水量 活性炭塔 活性炭量 設置面積
240m³/日 Φ900
2塔		 1.3m³
計 2.6m³		 W 7,700mm　D 1,800mm　H 5,500mm
1,4-ジオキサン含有排水
分析項目 原水 処理水
TOC (mg/L) 130 約90
1,4-ジオキサン(mg/L) 約30 0.04

排水基準値(0.5 mg/L)未満

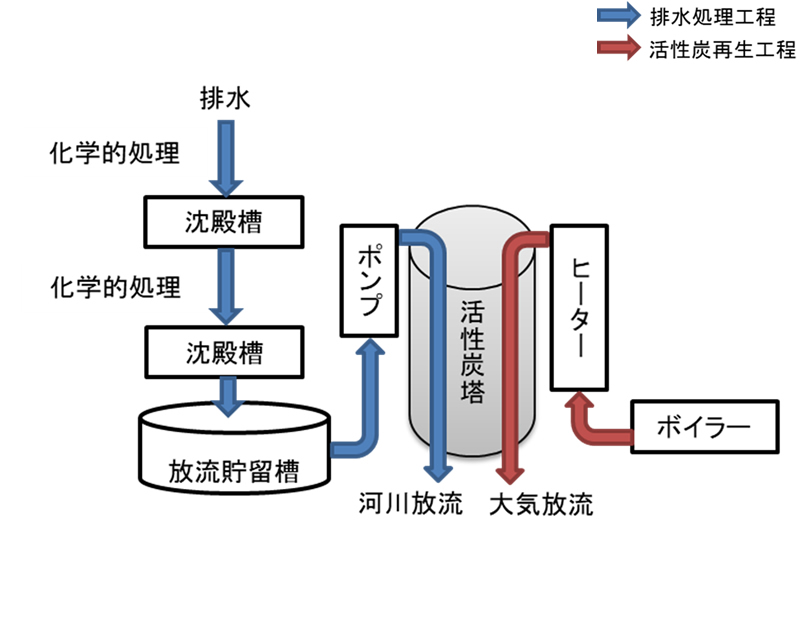

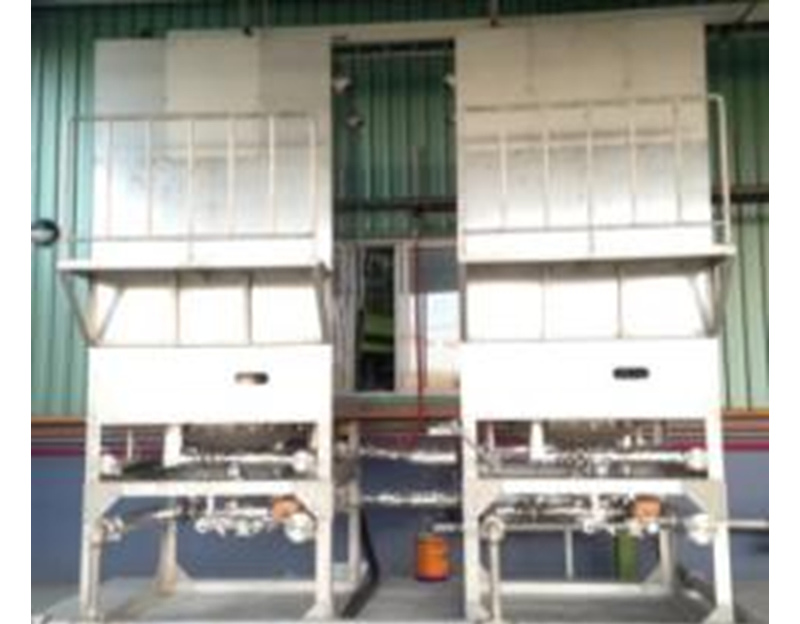

導入事例）台湾工場排水処理設備
排水量 活性炭塔 活性炭量 設置面積
120m³/日 Φ900
2塔		 1塔 1m³
計 2m³		 W 4,050mm　D 2,600mm　H4,000mm

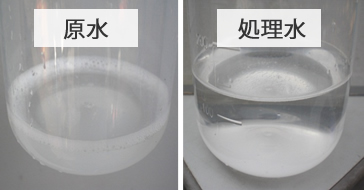

分析項目 原水 処理水
COD (mg/L) 100以上 20未満

河川放流基準未満

中型排水処理設備

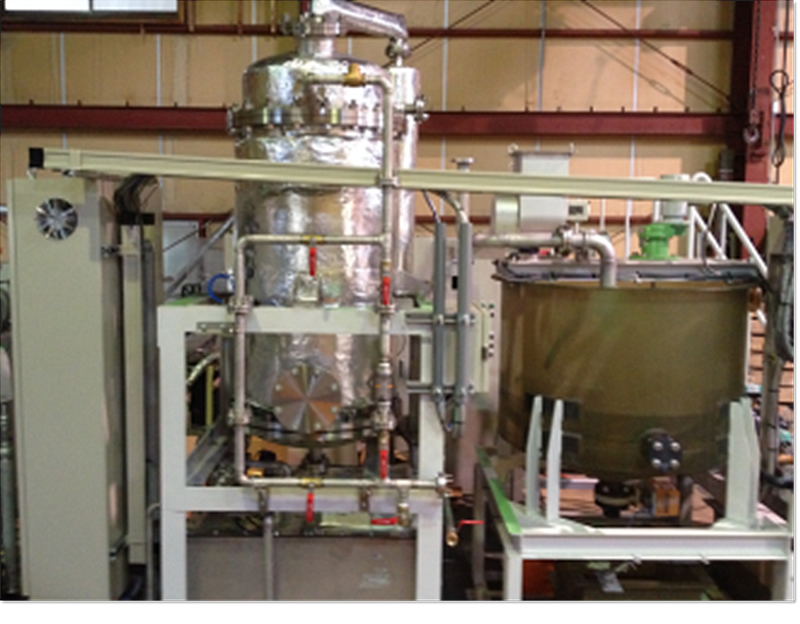

導入事例）貴金属製品製造工場排水処理設備
排水量 活性炭塔 活性炭量 設置面積
50m³/日 Φ600
3塔		 1塔 375L
計 1.125L		 W 4,900mm D 1,200mm H 3,800mm
分析項目 原水 処理水
BOD (mg/L) 300程度 120以下
ノルマルヘキサン抽出物質(mg/L) 15程度 5以下

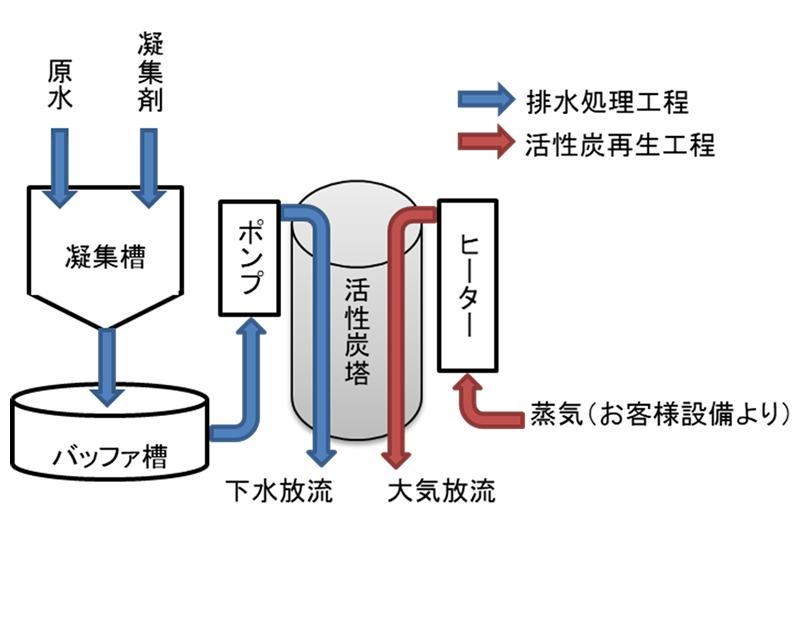

導入事例) セラミック製品製造工場陶土排水処理設備
前処理 排水量 活性炭塔 活性炭量 設置面積
凝集剤
濁りの除去
COD1割減		 2m³/週 Φ600
1塔		 1塔 310L W6,000mm D 1,500mm H 2,900mm
PGMAC (プロピレングリコールモノエチルエーテル)含有排水

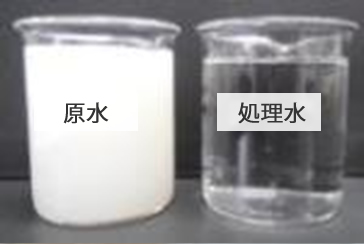

分析項目 原水 処理水
COD(mg/L) 20,000程度 100以下

小型排水処理設備

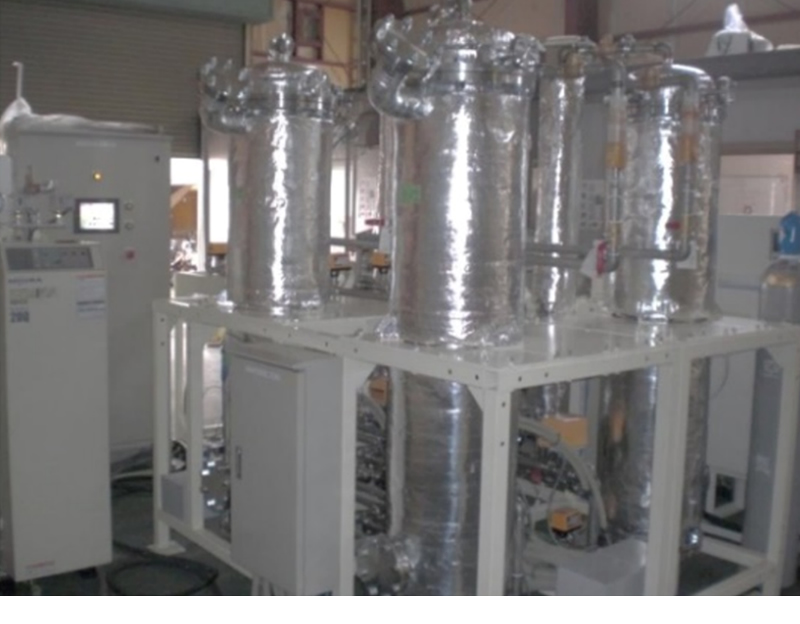

導入事例）製薬工場排水処理設備

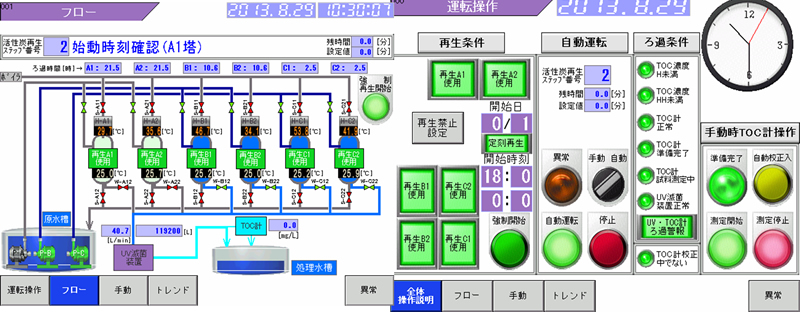

  • タッチパネル操作画面
排水量 活性炭塔 活性炭量 設置面積
50m³/日 Φ300
6塔		 1塔 70L
計 420L		 W3,600mm D 3,250mm Ｈ 2,180mm
界面活性剤含有排水
分析項目 原水 処理水
BOD (mg/L) 約20 5以下
COD (mg/L) 約20 5以下
導入事例）化学工場排ガス処理設備
排水量 活性炭塔 活性炭量 設置面積
30 Nm³/min Φ300
3塔		 1塔 35L
計 105L		 W 3,030mm D 2,150mm H 2,280mm
メタクリル酸メチル含有排ガス
分析項目 原水 処理水
メタクリル酸メチル (mg/L) 489 3

悪臭物質の臭いが感じないレベルまで脱臭される。

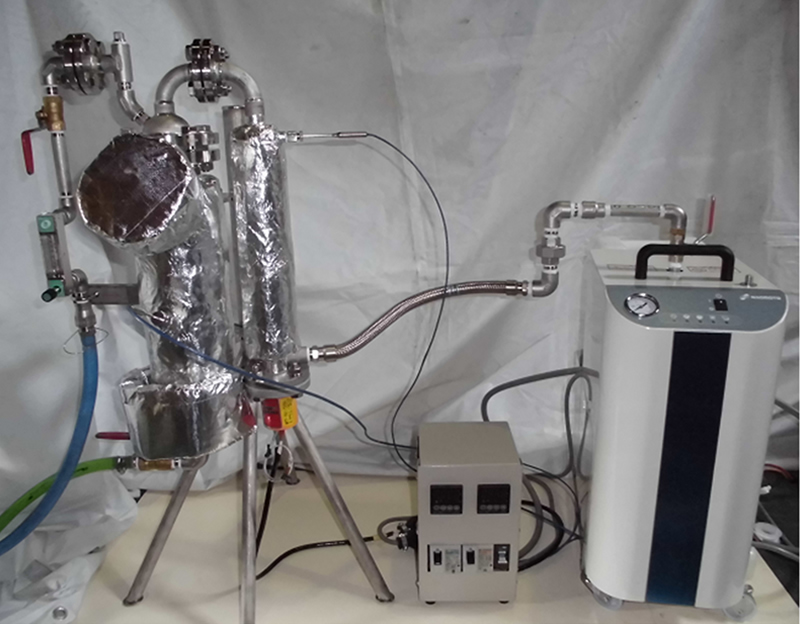

卓上試験機

  • 小型試験機を実際の使用環境でお試しいただき、処理性能・使いやすさなどを、ご購入前にご確認いただけます。
流量 活性炭塔径 活性炭量 設置面積
5 L/h Φ50 0.5L W 1,000mm D 500mm Ｈ 900mm
詳しくはお問い合わせ下さい。
